Грунт-эмаль по ржавчине Dali Коричневая RAL8017 10 л

DALI Грунт-эмаль по ржавчине 3 в 1
Гладкая краска по ржавчине для металлических поверхностей

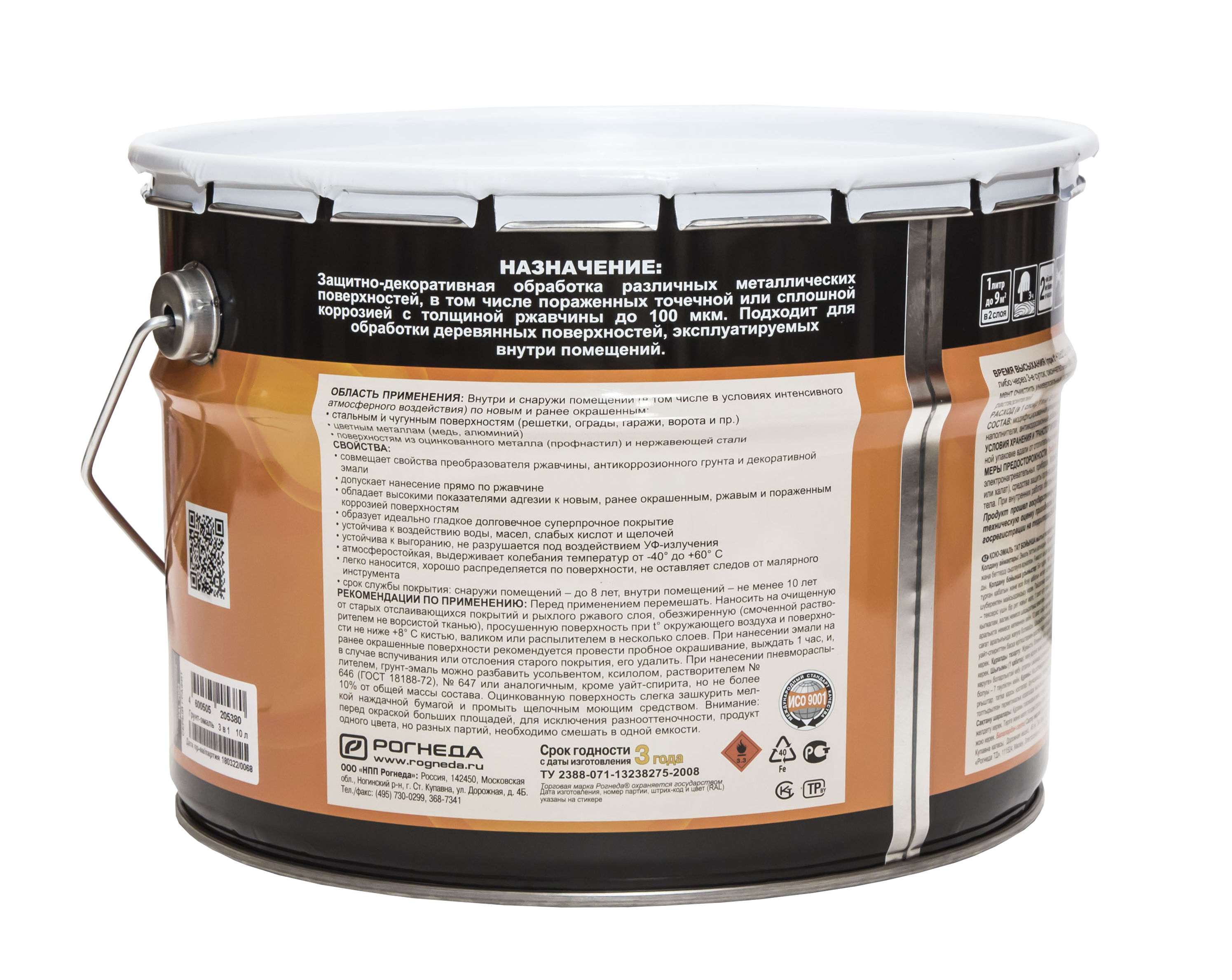

Назначение:
Защитно-декоративная обработка различных металлических поверхностей, в том числе пораженных точечной или сплошной коррозией c толщиной ржавчины до 100 мкм

Область применения:
Внутри и снаружи помещений по ЛЮБЫМ металлическим поверхностям, новым и ранее окрашенным:
стальным и чугунным (решетки, ограды, гаражи, ворота и пр.)
цветным металлам (цинк, медь, алюминий)
поверхностям из оцинкованного металла (профнастил) и нержавеющей стали
Допускается нанесение на деревянные поверхности, влажностью не выше 20%, эксплуатируемые внутри помещений

Свойства

совмещает свойства преобразователя ржавчины, антикоррозионного грунта и декоративной эмали
3-х ступенчатая система защиты: барьерная + антикоррозионная + протекторная
допускается нанесение прямо по ржавчине
обладает высокими показателями адгезии к новым, ранее окрашенным и пораженным коррозией поверхностям
образует идеально гладкое долговечное суперпрочное покрытие
устойчива к воздействию воды, масел, слабых кислот и щелочей
устойчива к выгоранию, не разрушается под воздействием УФ-излучения
атмосферостойкая, выдерживает колебания температур от -40⁰C до +80⁰С
легко наносится, хорошо растекается по поверхности, не оставляет следов от кисти
отличается высокими показателями укрывистости и низким расходом
выпускается в готовых цветах по каталогу RAL

Рекомендации по применению

Условия проведения работ

t° окружающего воздуха и поверхности от +8° до +30°С
относительная влажность воздуха не более 80%
Подготовка поверхности

ранее окрашенные поверхности рекомендуется предварительно проверить на совместимость: нанести грунт-эмаль на небольшой участок и выждать 60±5 мин. В случае отсутствия отслоений, шагрени и других дефектов, поверхность очистить только от отслаивающихся слоев предыдущего покрытия. В противном случае полностью удалить старое покрытие. Допускается нанесение грунт-эмали Dali™ поверх любых лакокрасочных покрытий, за исключением покрытий на основе НЦ и ХВ.
в случае наличия ржавчины, очистить поверхность от рыхлого слоя (окалины, пригара) металлической щеткой, скребком, наждачной бумагой
протереть ветошью от пыли, грязи, следов консервационных и технологических смазок
обезжирить поверхность растворителем 646, бензином, уайт-спиритом, сольвентом или ацетоном и насухо протереть чистой тканью
оцинкованную поверхность слегка зашкурить мелкой наждачной бумагой и промыть щелочным моющим средством
Инструмент

Кисть, валик или распылитель

Разбавление

При необходимости, допускается разбавление эмали сольвентом или ксилолом, но не более 10% от общей массы состава

Проведение работ

Эмаль перед нанесением тщательно перемешать.
Наносить в 2-3 слоя.

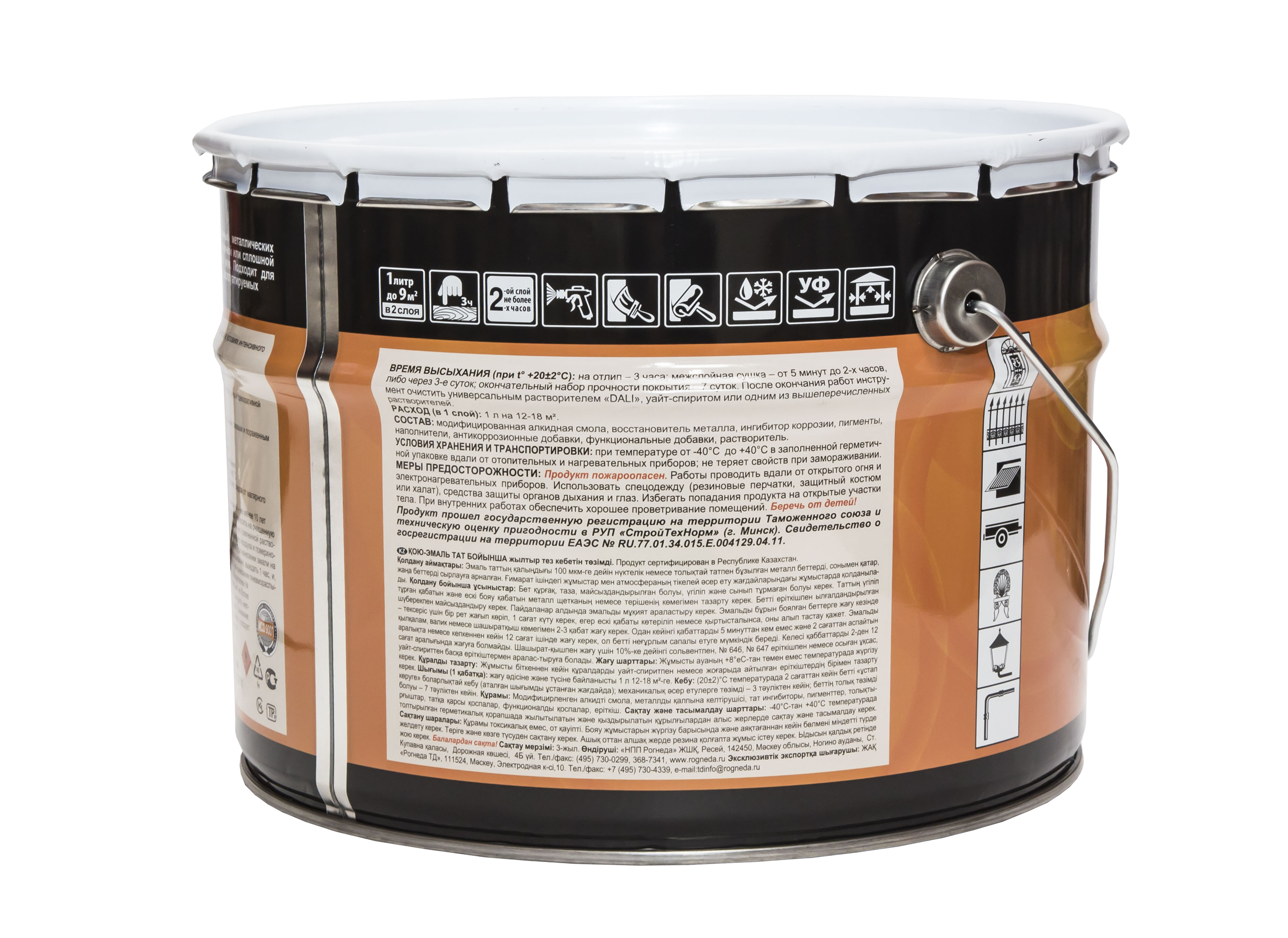

Время высыхания (при t° 20±2°С):

«на отлип» - 2 часа
межслойная сушка – от 5 минут до 2 часов, либо через 3 суток; не допускается нанесение последующих слоев в интервале от 2часов до 3 суток
окончательный набор прочности покрытия – до 7 суток
Расход (в 1 слой):
1л на 12-18м²

Очистка инструмента:
уайт-спирит, сольвент, Р 646

Технические характеристики


Состав    модифицированная алкидная смола, восстановитель металла, ингибитор коррозии, пигменты, наполнитель, антикоррозионные и функциональные добавки, растворитель
Методы нанесения    кисть, валик, распыление
Разбавление    допускается, но не более 10% от общей массы состава
Разбавитель    сольвент, ксилол, Р646/647
Температура применения    от +8°С, относительная влажность воздуха менее 80%
Количество слоев    2-3
Расход в 1 слой    1л на 12-18м²
Время высыхания (при t° +20±2°C)
на отлип – до 3 часов
межслойная сушка – от 5 минут до 2 часов, либо через 3 суток
окончательный набор прочности покрытия - до 7 суток
Блеск покрытия    глянцевый (не менее 75%)
Цвет    17 цветов по каталогу RAL
Колеровка ручная    белый цвет - универсальными колерными пастами Dali™
Вязкость ВЗ-246 6мм (при t° +20±2°C), сек    40-80
Плотность, г/см³    1,20 – 1,30
Стойкость пленки к статическому воздействию масел, воды, 3% раствора NaCL    до 7 суток
Термостойкость покрытия    до + 80°С
Прогнозируемый срок службы покрытия (снаружи помещений)    до 8 лет
Прогнозируемый срок службы покрытия (внутри помещений)    не менее 10 лет
Очистка инструмента    уайт-спирит, сольвент, ксилол, Р 646/647
Хранение и транспортировка
при t° от -40° до +40°С
не теряет свойств при замораживании
Срок годности    3 года в заполненной герметичной таре
